□刘文山

在本年度的建筑长城杯工程检查中，发现了一些电气安装专业的常见质量问题，现汇总如下，并介绍正确做法，希望引起广大施工企业的注意。

一、工程实体安装质量问题

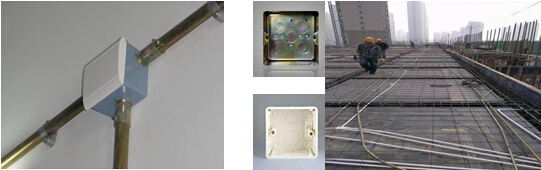

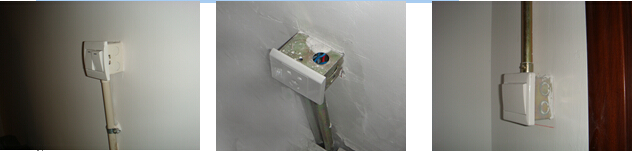

1、明敷设电气导管时，未采用配套的明装接线盒。

正确做法：明配金属导管应配金属明接线盒；暗配金属导管应配金属暗接线盒；塑料绝缘导管应配塑料接线盒（即：明配明、暗配暗、金配金、塑配塑）。

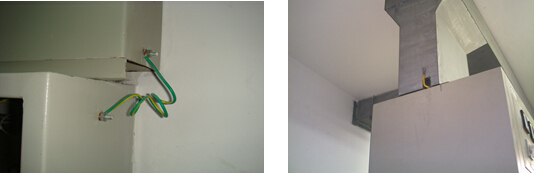

2、进出箱柜的金属导管、线槽等，末端接地线未压接到箱柜内的PE干线（左下图）。

正确做法：进出箱柜的金属导管、线槽，端点接地线应压接至接地干线（右下图）。

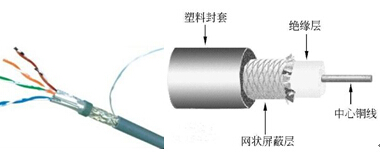

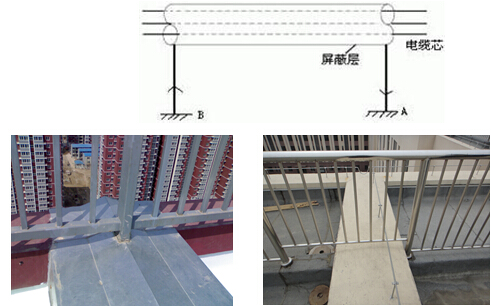

3、智能建筑各子系统的屏蔽电缆，其屏蔽层的接地遗漏。

正确做法：屏蔽电缆其屏蔽层的两端应接地。

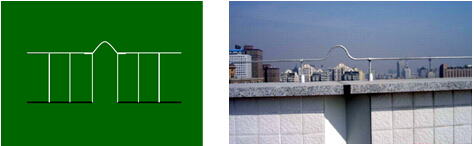

4、屋面避雷带过结构缝处无防变形处理措施。

正确做法：避雷带过结构缝处应有防变形的处理措施。

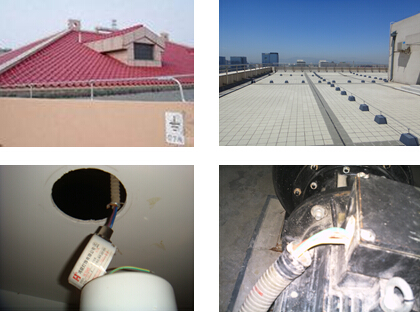

5、避雷网设防不同标高未形成闭合环路（左下图）。

正确做法：避雷网不同标高应形成闭环通路（右下图）。

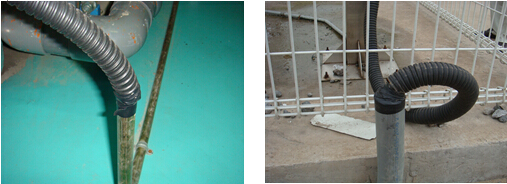

6、照明、动力电源管头脱落。

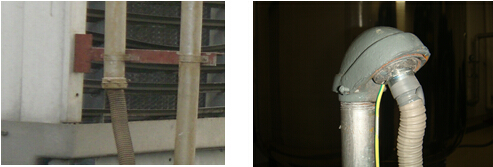

7、刚性导管与柔性导管间无过渡配件。

正确做法：刚性导管与柔性导管间应使用专用配件过渡连接。

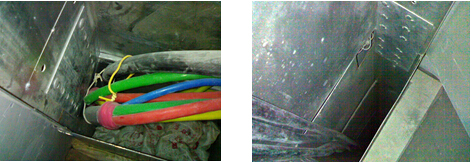

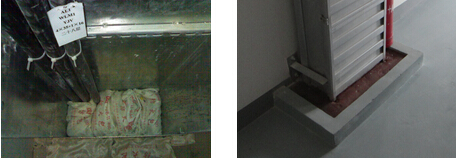

8、线槽内防火封堵不严密或无封堵。

正确做法：线槽内外防火封堵严密。

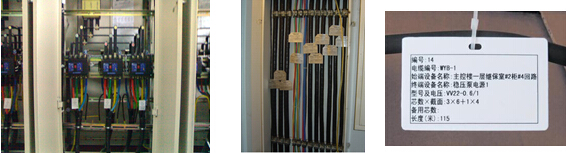

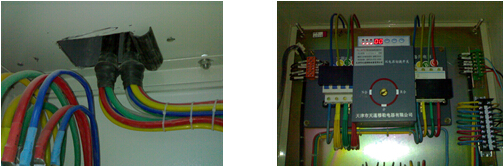

9、配电设施内应有的标识不齐全或缺失。

正确做法：配电设施内应标识齐全，内容详尽，字迹工整，不易脱落。

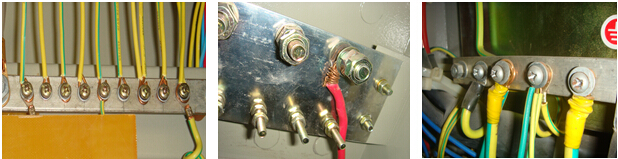

10、导线压接不规范（反圈、不涮锡、无端子、缺附件）。

正确做法：截面≤10mm2单股导线，顺丝方向盘圈直接压接；截面≤2.5mm2多股导线，拧紧、涮锡后顺丝方向盘圈直接压接；截面 >2.5mm2多股导线、>10mm2单股导线，接续端子后压接；每个压接点接线不多于2根导线。

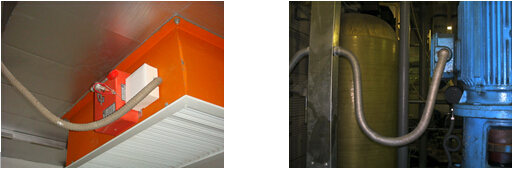

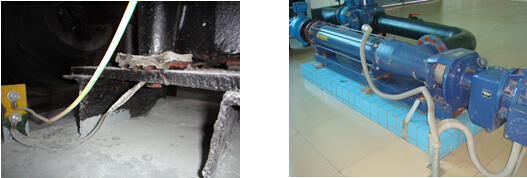

正确做法：动力底座有减震器时，接地线应为软连接线，且接于减震器的上方。

二、施工管理与工程资料问题

1、专业质量创优策划不到位。部分工程未见到满意的质量创优策划，有的项目未作质量策划。个别工程有专业质量策划，但项目层面的细部策划、过程方法的策划欠缺。

2、工程资料中，计量器具检定证书的收集欠缺较多。

3、成品、半成品进场验收记录中，对进场材料验收的结论过于简单；验收记录中，对规范要求记录的数据没有进行记录。

4、施工日志内容追溯性差。

5、隐蔽验收记录中，重要部位的图片不清晰，不能直观看出隐蔽的情况。

6、大容量节点测温记录部分缺失。

7、屋面暗设避雷网隐检缺失。

8、个别物资资料（合格证、3c证书及认证报告）缺失。

9、部分干线电缆绝缘电阻测试记录缺失。

10、甲方分包的子分部资料缺失较多。



以上这些在电气安装专业检查中发现的质量问题，有些可以说是多年来的“顽症”，究其原因，并无高难的技术含量，主要是管理不细造成的。“顽症”毕竟不是“癌症”，只要大家对它引起足够重视，制定出明确的质量目标，采取具体的技术交底措施，“顽症”肯定是可以治愈的。
