绿色施工技术在装配式住宅工程中的应用

□周原正  张小凯  姚付猛  颜杰男  金忠有

摘要：本文以中建五局北京万筑金域缇香7#、8#、9#装配式住宅楼工程为例，阐述了装配式住宅施工过程中绿色施工的做法，为装配式施工与绿色环保更好地结合提供了经验，对推进工业化住宅绿色、环保的施工理念和方案具有借鉴意义。

1、装配式住宅概况

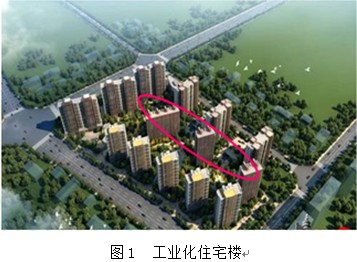

由中国建筑第五工程局有限公司承建的北京万筑金域缇香项目位于房山区长阳镇 ，总建筑面积约18万平方米，其中，7#、8#、9#楼为工业化住宅楼（如图1）。7#、8#楼建筑面积为7800.54㎡，地上18层，地下一层；9#楼建筑面积为13752.93㎡，地上16层，地下一层。这三栋楼从基础至地上2层为现浇结构，从3层以上开始有工业化构件；7#楼的外墙及大部分内墙（除电梯井外）为预制构件，包括预制隔墙板，楼板除楼梯入户平台板、候梯厅及管道井外，其余为叠合板，楼梯为预制构件，预制率70%；8#、9#楼外墙为预制构件，内墙为现浇，楼板除楼梯入户平台板、候梯厅及管道井外，其余为叠合板，楼梯为预制构件，预制率低于7#楼。本工程构件由北京榆构有限公司加工生产。

2、绿色施工在装配式施工过程中的体现

近些年发展迅速的装配式住宅，受到了地产、施工界各大公司的广泛关注，其省材、省工、节能、环保的特点与绿色施工的要求十分契合，为绿色施工提供了一个很好的平台。

2.1装配式住宅结构体系本身的绿色施工意义

1）装配式住宅外墙全部为预制构件，仅在连接节点处为现浇混凝土；预制墙体构件包含了200厚预制混凝土主体墙结构层、50厚外墙外保温层及50厚饰面层。在连接节点的暗柱处，其外侧模板采用预制外墙构件延伸过来的外保温层，符合绿色施工中所提倡的采用外墙保温板替代混凝土施工模板的技术。采用此项技术，每层楼可节约模板量约600㎡，达到节材的目的。

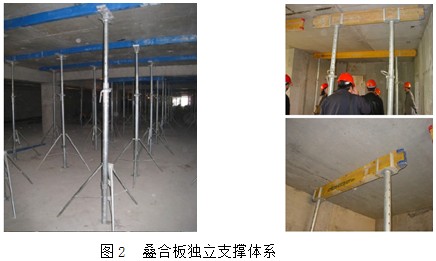

  2）装配式住宅的顶板采用叠合板形式，底部6cm厚为工厂预制，上部7cm厚为吊装好后现场现浇。采用这样的工艺单层可节约顶板模板约650㎡，且叠合板支撑体系（如图2所示）采用了独立钢支撑配合铝合金或木工字梁的体系，这种体系不用横向连接，且立杆间距较大，比之传统的钢管满堂架及碗扣架体系能够节约100%的横杆及1/3的立杆；施工过程中，项目部与厂家经过计算，将立杆间距进一步增大，从而进一步减少了立杆的用量。

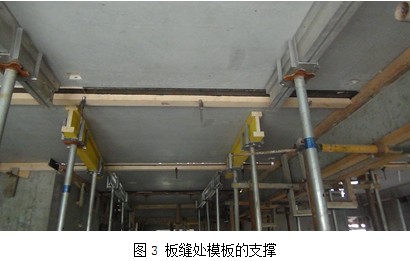

3）叠合板之间板缝的处理，以前的做法是采用多层板作为模板，底部用钢管作为支撑进行支模，与顶板一起浇筑。项目部经过研究，采用了新的做法：把原先在板缝处断开的工字梁连通，即采用一根通长的工字梁，并在工字梁顶部两端各钉一块与工字梁等宽的多层板，在叠合板吊装前将板缝处的多层板先支好。这样就利用了两端的工字梁作为板缝处模板的支撑，单层可节约钢管支撑2/3，约78根。板缝处模板的支撑（如图3所示）。

4）新型外架体系。项目部研究了无外架体系的概念，采用的是在外墙外侧支设一圈外挂架的形式。外挂三角架利用高强螺栓与预制外墙连接，立面防护网及架体脚手板采用冲压钢板网片，轻便美观，仅准备2层材料，周转使用，可大大减少钢管及扣件和安全网的使用量。外架体系（如图4所示）。

5）装配式住宅的大量混凝土浇筑工作都在工厂进行，施工现场需浇筑的混凝土量减少了约40%至50%，使得施工产生的垃圾、污水量大量减少；现场大部分为吊装干作业，用电量和用水量也大幅减少。

本项目的装配式结构从主体结构构件的工厂化预制，到现场施工的装配化，再到后期的装修过程，真正做到了低碳、环保、节能。

2.2装配式住宅相比传统住宅的优势

2.2.1节电

1）设备节电

装配式住宅60%以上的混凝土浇筑在工厂完成，施工现场需要浇筑的混凝土量大大减少，相比传统施工工艺，可减少现场混凝土振捣棒及电焊机的使用数量及使用时间。

2）照明节电

工业化施工相比传统施工，因为有了要求精确的构件吊装，避免了夜间施工，减少了照明用电。同时，由于减少了用工量，工人宿舍的照明用电也大有节约。

2.2.2节水

1）现场施工节水

与传统施工方式相比，工业化施工现场混凝土浇筑量少，用于洗泵及混凝土养护的水量大幅度减少，以每方混凝土需要2m3水来计算，则每栋工业化楼座能节水近2000m3。

2）雨水、养护水的回收重复利用

一是工业化止水措施导出水的利用。本项目的装配式工业化施工采用精装、二次结构及主体结构穿插施工的大流水，精装提前插入的条件是竖向止水及有组织的排水。止水及排水分两个部位，即结构施工层下一层及精装修的上一层。

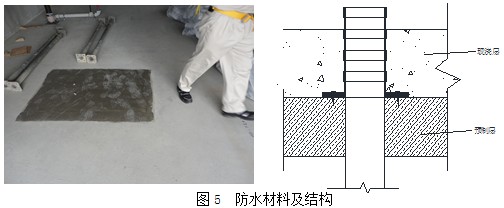

    止水：在结构施工层的下一层中，将卫生间各孔洞封堵好（提前装好止水节，后期直接在其上安装立管），烟风道洞口用18mm多层板覆盖，并在其上做好SBS卷材防水，以防雨水及施工用水从孔洞向下渗漏。在精装的上一层中，地面垫层必须已经完成，防水及保护层必须已经完成。（如图5所示）

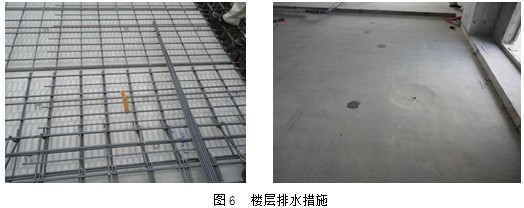

排水：项目部为每栋楼采购了2个容量为4L的储水桶，一个用于储水，一个用于沉淀。在结构层的厨卫间低处接软管，使施工层的水顺软管而下，在结构下层，用软管将水从厨卫间窗口导出，至楼底储水桶中；经过沉淀后，通过压力泵将水送至楼上工作面用于养护，多余水用于施工路面降尘。（如图6所示）

二是现场洗车池的节水措施（如图7所示）。

洗车池通过安装简单的雨水收集和利用设施，将雨水收集到一起，经过简单的过滤处理，就可以用来浇灌花坛、冲刷路面，节约了大量自来水，也为项目部节省了水费。

3）对竖向混凝土构件的养护采用洒水后包裹塑料薄膜保水的方式，减少了用水量和养护难度、次数。

2.2.3节地

装配式住宅主要占用场地的材料为预制构件、模板，周转材量很少，基本可置于楼内，周转向上使用。项目部对装配式住宅楼的场地布置经过多次讨论，形成了多个版本、多个阶段的场地布置图，达到了场地利用最优化。

3、结束语

工业化施工以自身特点展示了其在绿色环保方面的独特优势和可行性，在我国大力倡导绿色施工、节能环保的形势下，必然成为未来建筑工程的趋势。中建五局北京万筑金域缇香项目部将在下一步工业化施工过程中，进一步总结经验，加大科技创新力度，将绿色施工理念进一步落实在施工实践中。

参考文献

1.《绿色建筑评价标准》（GB/T50378—2006）

2.《夏热东冷地区建筑节能技术》 付祥钊  北京  中国建筑工业出版社  2002

3.《建筑业10项新技术（2010）》  北京 中国建筑工业出版社  2010
