北京建工国际公司    赵学江

我公司承建的阿联酋阿布扎比阿林岛A区A1楼地下一层，地上48层，地上建筑高度174米；A2楼地下一层，地上35层，地上建筑总高度134米。两栋楼的抹灰面积将近10万平方米，其中大部分采用了机喷预拌砂浆的形式。

砂浆喷射抹灰1960年起源于欧洲，已有25年的施工推广经验。据介绍，现在全球每月都有数百万平方米的墙和顶棚在使用该产品。砂浆喷射抹灰可以应用于各种类型的混凝土表面、露天的轻质混凝土构件和砖墙的混合砂浆打底和罩面。

通过在阿联酋其它工地的考察以及我们在A1、A2楼的实际应用，认为砂浆喷射抹灰机确实是一套很容易操作的设备，一般工人只需稍加培训，就可熟练地应用，并能十分理想地达到快速施工、文明施工及节省相关费用的效果，特别适用于超高层或抹灰量大的装修工程。目前，我国的抹灰工程普遍处于人工搬运材料、人工用托板抹灰的状况，机械喷灰抹灰还应用很少。本文简单介绍了TERRACO喷灰机的使用情况，旨在启发和带动同行开拓思路，积极推动我国建筑工业化、机械化的发展，同时，对于减少境外承包工程的劳务出境与管理的工作量，也有一定借鉴意义。

一、设备的组成

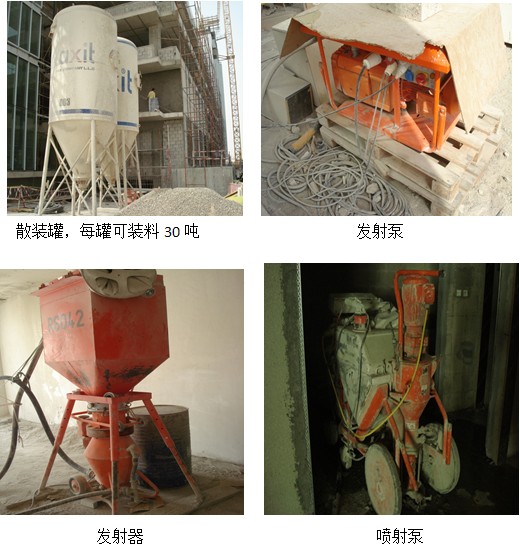

该设备主要由6个部分组成：1.散装罐：每罐可装30吨干拌砂浆散装料； 2.发射泵；3.发射器；4.喷射泵； 5.喷枪；6.连接管。

该设备由下至上每10层增加一个发射泵和发射器。发射器与发射泵由连接管相连，发射器通过橡胶管将抹灰干粉料输送到操作层上的喷射泵里。喷射泵通过连接管与喷枪和带计量的水管相连，喷射泵经喷枪将砂浆喷射到已做好打点的墙面上。



二、人员配备:

上料和砂浆搅拌1人；喷枪手1人（可轮流替换）；托平、刮杠和压光6人。按此配置的目的是尽量使砂浆喷涂机不停转，最大限度地工作。

三、施工准备

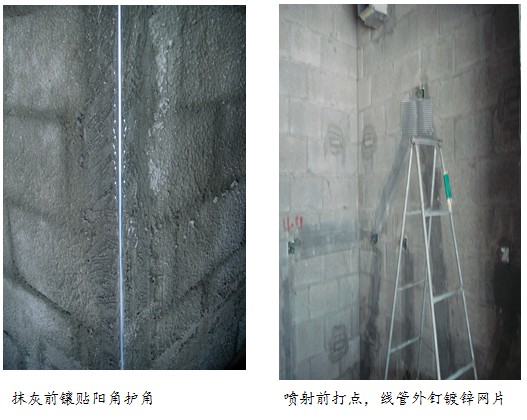

清除混凝土墙面上的养护剂；在阳角部位安装金属阳角；在阴角、混凝土和砖墙的交界处，塑料电管外侧固定镀锌金属钢板网，在墙面上打点。将拉毛灰用拉毛机甩在混凝土墙面上。检查抹灰机械是否运转正常。将施工用水连接到喷射泵上。

四、工艺流程

清理墙面→拉线找规矩→贴灰饼→安装护角及砖、混凝土结合部钢板网→浇水湿润→机喷砂浆→大板托平→大杠刮平→稍微晾干→喷第二遍砂浆→大板         托平→大杠刮平→压光。

五、施工方法

先将机械开通，用喷枪逐层将混合好的干拌料喷设在打好点的墙面上，喷射厚度略高于打点的厚度。

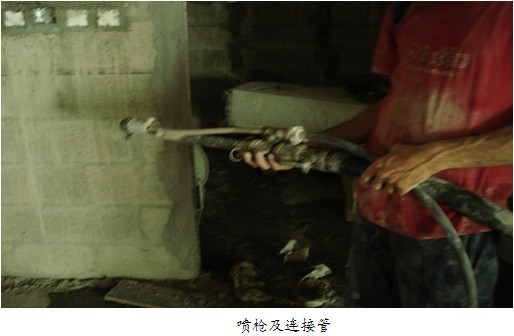

喷砂浆的操作手将喷枪口距离墙面20~30cm为宜，可从下面往上喷，也可从上面往下喷。一行接一行，确保厚度一致且均匀；

大板托平：大板的规格寛约100mm，长约800mm。托平的目的是将喷完的砂浆找平，便于刮杠时不浪费砂浆；

大杠刮平：用3米杠尺将喷射的灰浆刮平。刮杠时以灰饼为依据进行刮平，并要将灰饼露出。刮杠时不可硬刮，要采用揉杠的方法，便于将砂浆从厚的地方揉到薄的地方，还可以起到增加砂浆密实度的作用；

喷第二遍砂浆：将第一遍砂浆刮平后稍晾一下，用手指轻按不出坑时便可喷第二遍砂浆。此便砂浆厚度控制在2~3mm为宜。然后再进行托平、刮平和压光的工序。用铁抹子将刮平的灰浆压光。

六、施工效果

        该设备一般由7~8人一组进行施工，每天的抹灰量在1000平方米左右，平均每人每天产量在120~130平方米之间。采用该套喷灰机械使施工进度大为加快 ，产品质量比较稳定。由于采用的是散装灰通过发射泵将材料输送到作业层，大大节约了垂直运输成本。其抹灰质量优于人工抹灰的质量，施工返修率较少。但本套设备在运行期间需要有专门的机修工维护保养，以保证其正常运行。

七、注意事项

1、设备使用之前，要由厂家对施工人员进行相关的培训，未经培训的人员不得操作，以免造成人身伤害和机械损坏。

2、一定要做好相关成品的保护工作，如：机电管线、玻璃幕墙、门窗口等成品的保护。以免污染并毁坏他人的成品。

3、随时检查散装材料的使用情况，以便及时补充，防止人等料的现象出现。

4、喷射机里面的转子时常需要更换，因此应多备用几套，以免影响生产。

5、要检查各种管线是否连接到位，检查水管是否连接到喷射机上面。

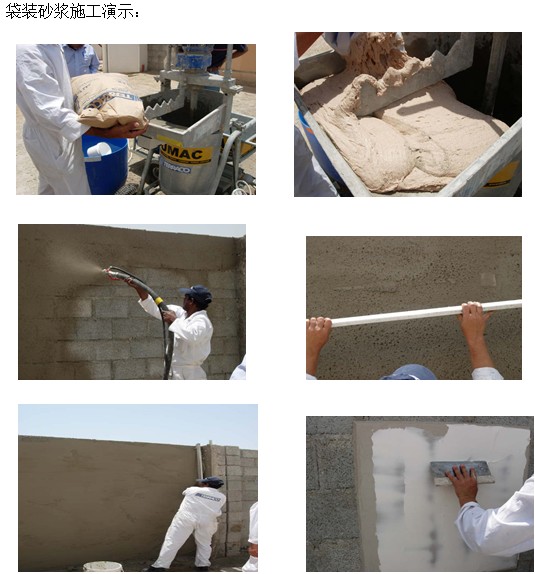

6、在现场没有场地时，可将注灰大罐、发射泵、发射机与喷射机和喷枪分开来使用。我们可以仅用喷射机和喷枪，抹灰材料有散装改为袋装。用袋装灰直接向喷射机里注料。

7、用过的袋装灰一定要及时清理干净，放到指定的垃圾站里，以免发生火灾。

8、应当始终保持所有的工具、喷枪、器具、容器和表面的清洁；并且采取严格的预防措施。喷射机当天使完后一定要注意清洗保养，不得将剩余的灰留在机器里，影响下一次的使用。

9、使用袋装灰时，要注意在第二天使用机械之前一定要将所要使用的材料提前运至操作层面，以备使用。

10 、一次抹灰的墙板长度不应大于4500mm。抹灰完成的墙面上必须浇水养护3天。

11、除以上应注意的事项外，还应特别注意该设备在使用中的安全教育。除应遵照工地安全要求外，该套设备在出现故障的情况下，应请专业的人士来修理，切勿私自进行拆卸，以免发生触电和损害机械的事故。该套设备在楼层中倒运时一定要通过上料平台，严禁斜拉硬拽。
