□北京城乡建设集团工程承包总部
韦晓峰 刘学勇 张国栋
【摘要】 可挠金属电线保护套管是一种用于电线、电缆保护套管的新型材料,属于可挠性金属软管。由于该管重量轻,强度和绝缘性好,可随意弯曲(不需要工具),并且配有各种附件,施工非常方便,可大大提高工效,因此在电气安装工程中得到广泛应用。常营三期剩余地块公共租赁住房项目2#、3#住宅楼结构体系为钢筋混凝土剪力墙结构，-2～3层及屋面层楼盖结构为现浇混凝土结构，其余为叠合楼板结构。产业化构件包括楼梯板、空调板、顶板、阳台板、楼梯间隔墙及楼梯间预制梁。在可挠金属电线保护套管施工及验收过程中，其施工质量符合施工图设计要求及建筑电气工程施工质量验收规范标准的要求，质量检验合格率为100%。采用可挠金属电线保护套管施工方法，对于提高电气工程的施工质量，缩短施工周期，降低施工成本，起到积极作用，受到项目建设单位、监理单位的肯定和好评。目前，可挠金属电线保护套管施工方法已十分成熟，与焊接钢管方法相比，具有显著的经济效益和社会效益。
1 可挠金属电线保护套管的特点及类型
1.1主要特点
可挠金属电线保护套管作为新型的电线电缆外保护材料，其制造、设计、施工均符合国家现行相关规范标准，具有以下主要特点：
可挠性好：采用优质热镀锌钢带绕制而成，用手可以弯曲定形，能够满足不同的施工形状要求。
防腐性强：该管全部采用热镀锌钢带，不易腐蚀，可大大延长使用寿命。
连接方便：该管为螺纹状，在施工中可以任意链接，连接方便，省工省时；无短头，材料利用率可达100％，可降低工程造价。
内绝缘层采用特制的树脂。绝缘性能强、阻燃性能强、耐水性能强、防腐性能强。
搬运方便：该管质量轻，卷成圆盘状，体积小，搬运方便，可减轻劳动强度，提高工作效率。
抗拉、抗压：由于采用厚的热镀锌钢带，加上特殊的钢构制管，因此，抗拉和抗压性能强。
电气性能：导管两点间直流电电阻小于0.03Ω（其中KZ15#、KZ17#、KZ24#可挠金属电线保护套管标准值为0.05Ω）的标准值。
耐浸透性（基本型产品不适用）：弯曲成U型，浸在水中72h，无渗水现象，经检测防护等级可达到IP 67。
阻燃性能（特指阻燃型产品）：标准要求，包塑套管端部接触货源燃烧30s，中部60s，撤离火源30s自动熄灭，经检测氧指数可达到31.6％。
1.2主要类型
1.2.1 KZ基本型可挠（金属）电气导管：
产品外层为热镀锌钢带（Fezn），里层为阻燃防腐绝缘层。适用于干燥场所及埋入混凝土中的配管，如装修吊顶、消防、照明、仪器仪表、电气设备安装等低压电气配管工程。性能特点是可挠、耐水、防腐、阻燃、绝缘、安全。
使用优势：1）可挠性好、施工简单方便。2）双重防腐，使用寿命长。3）内层绝缘，安全可靠。4）抗震性好，屏蔽作用好。5）材料利用率可达100％。
1.2.2 KV防水型可挠（金属）电气导管：
是用特殊方法在KZ基本型可挠（金属）电气导管表面，包覆一层具有良好柔韧性的软质聚氯乙烯（PVC）保护层，它除了具有KZ基本特点外，还有优异的防水性、耐腐蚀性、耐化学性等特点。适用范围为室内外潮湿场所（明、暗敷均可），有水蒸气的场所，有酸或碱等腐蚀的场所；墙体，混凝土地面，楼板垫层，现浇钢筋混凝土楼板内，直埋地下；电气设备安装，低压电气配管工程等。
使用优势：1）可挠性好、施工简单方便；2）双重防腐，使用寿命长；3）内层绝缘，安全可靠；4）抗震性好，屏蔽作用好；5）材料利用率可达100％；6）防水防紫外线，抗老化，进一步增强防腐性能。
1.2.3 KVZ阻燃型可挠（金属）电气导管：
是用特殊方法在KZ基本型可挠（金属）电气导管表面，包覆一层具有良好柔韧性的软质聚氯乙烯（PVC）氧指数为31.6（标准要求达到26）。除具有KZ基本型和KV防水型特点外，还具有阻燃、防火性能强等特点。适用范围为室内外潮湿场所（明、暗敷均可），防火要求较高的电气施工场所，火灾自动报警系统，仪器仪表，电气设备安装等低压电气配管工程。
使用优势：1）可挠性好、施工简单方便；2）双重防腐，使用寿命长；3）内层绝缘，安全可靠；4）抗震性好，屏蔽作用好；5）材料利用率可达100％；6）耐高温防紫外线，抗老化，进一步增强防腐性能。
2 可挠金属电线保护套管在产业化住宅工程中的应用
2.1 使用范围

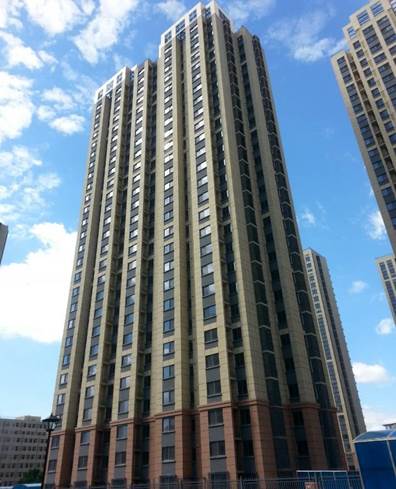

常营三期剩余地块公共租赁住房项目2#、3#住宅楼产业化部分，设计要求电气预留预埋部分的电气导管采用KZ型导管，项目主要有：户内照明、插座的支路管线，有线电视系统、综合布线系统由户内弱电箱至末端出线口间的支路管线，可视对讲系统户内主机至燃气报警器、紧急呼叫按钮盒间预留的电缆保护管。
2.2材料要求
2.2.1可挠金属电线导管应符合国家现行技术标准的有关规定，并应有合格证，其规格型号应符合国家规范的规定和设计要求。
2.2.2管路连接使用的基本型直接头连接器，管路与箱、盒连接使用的基本型接线箱连接器，要求丝扣清晰、不乱扣，镀锌层完整无脱落、劈裂，两端光滑无毛刺，有产品合格证。
2.3作业条件
2.3.1产业化叠合楼板就位完毕，并通过质检部门和监理部门验收。
2.3.2配合砖混结构暗敷设管路施工时，应随墙立管，安装盒、箱或预留盒、箱位置。

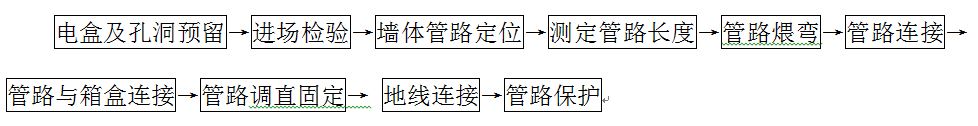

2.4工艺流程
2.5可挠金属电线管结构预埋施工方法
2.5.1电盒及孔洞预留：
产业化叠合楼板结构形式分为两层，底层为预制楼板，由混凝土构件厂在工厂内生产完成，满足强度要求后运送到现场进行吊装。上层为现浇叠合楼板，由施工单位在预制楼板就位完毕，通过质检部门和监理部门验收并绑扎好上层钢筋后进行混凝土浇筑。设计图纸要求所有电气管线全部在现浇层内暗敷设。由于底层楼板为预制楼板，因此灯头盒及照明开关电源管预留孔洞需要在构件厂进行预留预埋。预制楼板厚度为6cm，管路沿板面敷设后浇筑在现浇叠合楼板内，这就要求灯头盒下半部分浇筑在预制楼板内，且盒口与板底面平齐，以便于接线箱连接器安装方便，敲落孔下口与预制楼板上面预留10mm距离，采用100mm灯头盒由构件厂按照设计图纸精准定位后预制在楼板内。由于预制楼板不允许随便打孔开洞，因此由顶板下返的照明开关、高位插座电源管位置需要预留孔洞。为了保证不漏浆，孔洞下口直径需要与电管外径相吻合，同时要保证管路的弯曲半径，孔洞的上口需要加大到Φ100mm。经过与构件厂协商后确定，由厂家制作成下口直径20mm、上口直径100mm、高60mm的圆台型模具，采用此模具在预制楼板上预留该孔洞。
2.5.2进场检验：
预制楼板在厂家生产达到强度后运送到施工现场指定位置，电气质检员、监理人员逐一对预制楼板上的预留盒及孔洞的数量及位置进行检验，确定准确无误后在进场检验单上签字。
2.5.3墙体管路定位：
预制楼板就位完成后，电气施工技术人员根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线、轴线为基准，挂线找平找位，线坠找正，标出箱、盒实际位置。成排成列的箱、盒位置，应挂通线或十字线，并利用石笔在预制楼板标出管路走向和箱、盒位置。
2.5.4测定管路长度：
可挠金属电线保护套管KZ15#、KZ17#每捆长度为50米。为了充分利用管材避免浪费尽量减少接头，在管路定位的基础上，利用卷尺准确测量出该段管线的长度，根据测量结果准确切下所需管材。
2.5.5管路煨弯：
可挠金属电线保护套管采用优质热镀锌钢带绕制而成，可挠性好，故可随建筑工程需要用手随意弯曲，可以满足施工的不同形状要求且其弯曲半径和弯扁度能够达到施工规范、工艺要求。
2.5.6管路连接：
可挠金属电线保护管与可挠金属电线保护管连接可采用可挠金属导管连接器。可挠金属电线管的切断，可使用普通钢锯。管子切断后，为便于与附件连接，可用锉刀打掉毛刺，使其断面光滑，更便于过线。连接处要求两管口在连接器正中，并用力拧紧使其管外壁螺纹与连接器内螺纹紧密接触，以防止因连接器退扣造成漏浆致使管路堵塞。
2.5.7管路与箱盒连接：
可挠金属电线保护管与箱、盒连接使用的基本型接线箱连接器，在连接时首先根据需要预留管路长度，使用普通钢锯进行切断，管口断面光滑，将线箱连接器用力拧紧在管头上，然后将连接器另一端插在箱、盒开孔内，利用配套根母锁紧。
2.5.8管路调直固定：
可挠金属电线保护管敷设在现浇层内的管路，应与钢筋、桁架绑扎牢固，管子绑扎点间距不宜大于800mm，绑扎点距盒、箱不应大于100mm。绑扎线可采用细铁丝。砖墙或砌体墙剔槽敷设的管路每隔不大于1000mm距离，用细铅丝、铁钉固定。
2.5.9地线连接：
可挠金属电线管与管、箱盒等连接处，必须采用与其配套的接地卡子进行连接，接地跨接线铜线截面不小于4mm2。可挠金属电线管不得采用熔焊连接地线。可挠金属电线管，盒、箱等均应联接一体可靠接地。可挠金属电线管不得作为电气接地线。
2.5.10管路保护：
管路敷设后由结构面向上预留的可挠金属电保护线管采用Φ10圆钢加工成马镫形作为保护支架，支架高度为300mm，宽度150mm。将马镫固定好后用火烧丝将线管与其绑扎牢固，以避免线管遭到破坏。管路敷设后，应及时堵好管口。浇注混凝土时，必须设电工看护，以防管路连接脱离等现象，发现问题应及时修复。随结构进度及时扫管穿带线，堵好盒口、箱口。
3 结论
可挠金属电线保护套管与传统的电气保护管相比具有的优势包括：①绿色环保，节能节材，耗钢量仅为传统金属管的1/3；②内壁光滑，产品本身及连接过程中，均不会有毛刺产生，穿线方便且安全；③降低施工难度和强度，有效保障工程周期，减少施工作业面，降低投资成本，减少维护成本，与焊接钢管相比采购价格降低30%，人工成本降低40%以上；④双重防腐，使用寿命长；⑤成卷包装，随用随裁，材料利用率高达98％以上；⑥管材交叉使用时，可保护楼板强度；⑦具有伸缩性能，最大程度保护管内线路安全。
电气导管在工程中的应用虽已基本成熟，但仍然会遇到很多问题，有的问题可能对安装质量甚至使用功能造成影响。只有不断的改进产品结构，提高产品质量，采用有针对性的新技术，才能使这种新材料在电气工程中得到更好的应用。
参考文献：
［1］1KV及以下配线工程施工与验收规范 GB50575—2010
［2］建筑安装分项工程施工工艺规程 DBJ/T01—26—2003
［3］可挠金属电线保护管配线工程技术规范 CES87:96
［4］民用建筑电气设计规范 JGJ16-2008
［5］低压配电设计规范 GB50054-2011
［6］保定市满城长瑞管业有限公司产品介绍手册
