□中国建筑第八工程局有限公司（北京）侯琦 尹建 安昌侯 侯运超 王雄志

[摘要] 本文以北京市大兴区生物医药基地24#商业及文化设施楼工程为例，介绍了智能手机结合二维码技术在建设工程中的质量控制方法。通过应用二维码，实现了对建筑工程各个部位的信息可查询、来源可追溯、过程可控制、责任可追究。

1引言

目前我国建筑行业施工质量控制的记录方法多沿用传统的手写方式，时效性较差。随着建设工程质量要求的不断提高，将信息化技术引入工程质量管理已成为一种趋势。二维码作为近年出现的新型信息载体，可以大规模应用于房屋建筑工程的质量控制上。通过对不同构件记录和更新4W1E信息、对见证取样试件进行跟踪监管，实现对建筑工程各个部位的信息可查询、来源可追溯、过程可控制、责任可追究。

24#商业及文化设施楼（北京市大兴区生物医药基地东配套12、13、14号地居住、商业、金融用地项目）总建筑面积198543㎡，地下四层，地上七层。本工程质量要求较高，目标是确保北京市结构长城杯金质奖、竣工长城杯金质奖、全国建设工程鲁班奖。在施工过程中质量控制要求尤为严格，因此项目部试验性地采用了二维码技术作为辅助工具。

2技术基础

2.1 智能手机

随着无线通讯信息技术的飞速发展，智能手机在我国普及率已达到70%。智能手机具有

指纹身份验证、3G\4G无线数据通信、拍照与摄像、二维码扫描等功能。

2.2 二维码

二维码 （2-dimensional bar code），最早发明于日本，是用某种特定的几何图形按一定规律在平面（二维方向上）分布的黑白相间的图形记录数据符号信息的，在代码编制上巧妙地利用构成计算机内部逻辑基础的“0”、“1”比特流的概念，使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图象输入设备或光电扫描设备自动识读以实现信息自动处理。它具有以下优势：

（1）高密度编码，信息容量大。可容纳多达1850个字母或2710个数字或1108个字节，或500多个汉字，比普通条码信息容量约高几十倍。

（2）编码范围广。该条码可以把图片、声音、文字、签字、指纹等可以数字化的信息进行编码，用条码表示出来；可以表示多种语言文字；可以表示图像数据。

（3）容错能力强，具有纠错功能。二维条码因穿孔、污损等引起局部损坏时，照样可以正确得到识读，损毁面积达50％仍可恢复信息。

（4）编写、修改方便。可实时在信息平台上对二维码信息进行编辑、修改。

（5）成本低，易制作，持久耐用。

（6）译码可靠性高。误码率不超过千万分之一。

3技术要点

3.1 基础数据及管理平台

在二维码生成网站上进行账号的创建，输入相关构件信息完成创建。

3.2 智能手机技术

主要使用手机的无线数据通信功能、GPS定位功能、拍照与影像功能。

3.2.1无线数据通信

无线数据通信功能可以将手机扫描到的二维码数据传输到网络，并接收二维码存储的信息。

3.2.2拍照与影像功能

用于扫描二维码，识别存储于二维码上的数据。

3.3 二维码制作技术

通过二维码生成网站自动生成，打印在覆膜背 胶纸上。清洁底面后，粘贴于对应的构件便于扫描的位置上。

3.4流程组织

3.4.1材料进场和样品展示

对供应商提供的样品进行编号登记，将相关标准列入二维码信息，贴在样品上。后期进场材料均可通过扫描样品二维码复核是否合格。以此作为材料质量控制的依据。

3.4.2混凝土构件

混凝土构件是质量控制的重点。在以往的施工中，往往有不同工种、项目部不同部门对各个构件信息流通不畅的问题。二维码在混凝土拆模后，制作并张贴于构件上，根据种类和轴线进行编号，类似于各种构件的“身份证”。二维码记载的信息包括：结构图纸、混凝土强度等级、浇筑日期、养护时间、建筑做法、责任施工员、质检员、班组长等。以上信息由责任施工员编辑并实时发布在信息平台上。二维码记载的信息有以下优势：

（1）便于有关人员精确掌握施工进度；

（2）便于质检员对构件尺寸和钢筋保护层厚度进行检验；

（3）便于工人根据浇筑日期和养护时间对构件进行养护；

（4）便于后期砌体结构和装修施工的信息查询，防止施工错误；

（5）明确记录责任人员，做到责任可追溯。

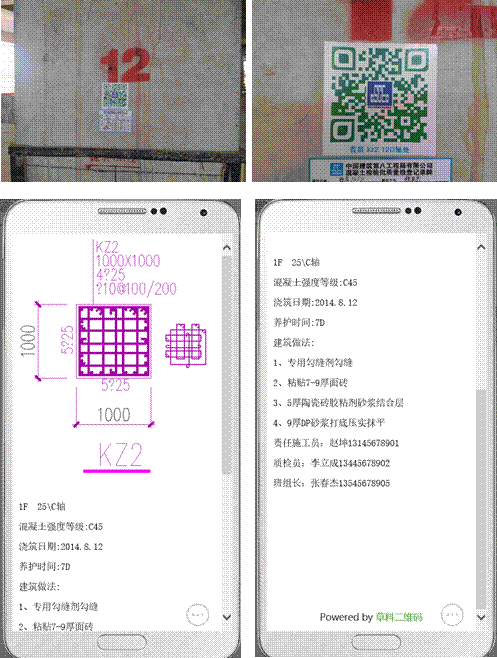

图1 混凝土构件二维码应用及效果

3.4.3机电管线

本工程采用Revit软件进行机电建模，对所有管线进行编号并生成相对应的二维码。工厂加工时将二维码贴在管线上，运输到安装现场后，工人扫描二维码即可知道该构件的安装位置，操作便捷可靠。

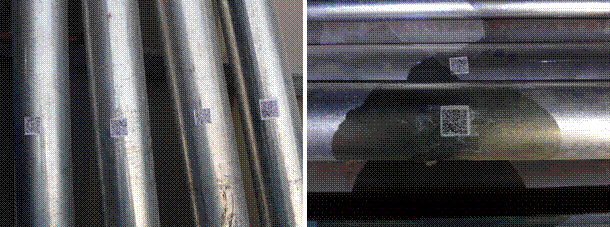

图2 机电管线二维码应用

4结束语

利用二维码技术记载、识别工程信息，控制施工质量，是施工信息化的有益尝试。通过将样品、构件、管线、材料通过二维码入口纳入信息化管理体系，可以更为精细地进行现场管理。此种方式先进新颖，制作方便快捷，且节约成本，可替代传统的标识牌及多种纸质、电子资料。
