由中国建筑一局（集团）有限公司施工的昆泰嘉瑞中心工程位于北京市朝阳区大望京地区，共包括5个分部工程，分别为618地下室工程、623地下室工程、618-1#公寓楼、618-2#办公楼、623昆泰文化中心。地上14万平方米，地下9万平方米，组成了23万平方米的望京CBD公园综合商务区。整体建筑与周边景观相融合，流线型设计风格简约、大气，建成后将成为望京地区最具视觉冲击力的标志性建筑。
1#公寓楼结构形式为框架--核心筒结构---型钢混凝土柱---钢筋混凝土梁---现浇混凝土楼板，建筑高度220m、53层。由于其结构形式为非常规的超高层结构，外框混凝土不能滞后施工，导致不能使用常规的爬模施工工艺。在这种情况下，项目部变压力为动力，对1#公寓楼的模板选型进行了一系列创新。
1#公寓楼标准层效果图
不能采用爬模施工工艺，又要保证施工速度和质量满足合同要求，项目部最初提出了3种施工方案：一是全部采用大钢模模板体系，二是全部采用木模板施工体系，三是全部采用铝模板施工体系，并对每种体系的利弊进行了分析讨论。如果全部采用大钢模，费用大约150万元，施工速度大约6天一层，但是由于大钢模需要塔吊配合施工，就与主体钢结构的安装在塔吊使用上形成冲突，而且由于大钢模需要空中调运，如果遇到大风天气，还会存在安全隐患。如果全部采用木模板，模板费用大约90万，施工速度大约9天一层，这是木工常用的模板体系，工人操作娴熟，但是木模板需要现场裁剪，耽误时间，而且木模板的混凝土观感差，无法满足工程创优的要求。如果全部采用铝模板，模板费用大约350万元，施工速度大约3.5天一层，铝模板有单元体积小、质量轻、混凝土观感好的优点，而且有早拆体系，可以缩短工期，但是同时也存在费用高的缺点。通过综合对比分析，项目部决定在保证施工质量和施工安全的原则下，暂定选用模板施工体系。
铝模板背楞 早拆头效果
通过对1#公寓楼铝模板体系进行建模分析，项目部发现，外框的混凝土梁截面形式多达26种，而且混凝土梁与核心筒墙体存在一定的角度，这就需要根据截面形式定制26套外框梁的模板。模板种类繁多，必然造成成本的加大。通过几次会议讨论，集思广益，项目部最后决定，在外框部位采用木模板的施工工艺，并采用满堂彩的支设体系，这样虽然减慢了施工速度，却可大幅度节约成本。
1#公寓楼采用“核心筒铝模+外框木模板”的施工工艺就这样确定下来。
核心筒剪力墙铝模板效果图 外框木模板施工现场
在“核心筒铝模板+外框木模板”的模板体系确定后，项目部继续完善其它细部。首先要考虑的是铝模板和木模板的结合处如何处理。通过数个昼夜的技术攻关，发明创造了如下图所示的铝模结合的节点形式，并申请了国家发明专利。

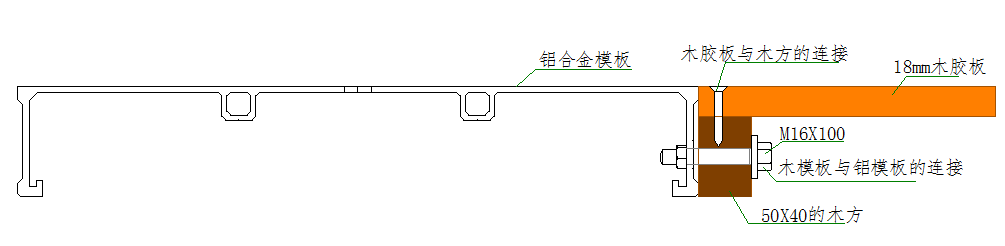

铝模板与木模板结合处的节点详图
外防护体系则采用了国内先进的集成式升降脚手架操作平台。这种防护架体与传统的爬架防护相比，可节约钢材用量70%，且自动爬升、节约工期，封闭施工、安全性极好，并为板边施工提供了大约1㎡的操作平台。
集成式升降脚手架操作平台
楼体外框有8根直径900--1100mm的劲性混凝土圆柱。根据常规的施工经验，如果采用木模板裁剪散拼，会造成梁柱节点处存在狗洞、麻面等混凝土缺陷。为避免出现这类问题，项目部采用了定制的圆柱木模板：以1.2m为一个标准板，交叉拼装，柱身采用水平固定卡，板下1.1m处根据梁柱尺寸裁剪模板，这样就保证了施工质量。项目部编制的《圆柱木模板施工工艺》已经荣获了2015年集团公司工法一等奖。
柱身的水平固定卡 梁柱节点的模板
现场实际拼装图 现场图片
1#公寓楼楼板是两种半径8段弧长相切组成的异形对称结构形式，如果采用常规的木模板散拼施工工艺，不仅费时费料，而且容易造成尺寸偏差、狗洞麻面等缺陷。针对弧形楼板的可能出现的质量问题，项目部成立了攻关型的QC小组，小组成员运用“头脑风暴法”，结合楼板结构形式，运用“PDCA”循环，设计出与楼板弧度保证一致的定制弧形钢模板。
弧形钢模板的效果图：1－钢模横向弧形背楞、2－钢模弧形板面、3－钢模固定垫板、4－钢模竖向背楞、5－钢模三角形加强背楞、6－钢模组拼连接件、
6.1-销钉、6.2-销片。
QC小组成员经过讨论分析认为，定制的弧形钢板不仅要保证混凝土的观感，而且要保证人工能够搬运，不占用塔吊吊次。经过查阅钢密度，计算弧长及人工搬运极限，最终将弧形钢板划分为20块1459mm和16块1514mm，每块重量控制在35斤左右，解决了边模竖向倒运问题。
1:50的模型放样图 现场图片
使用弧形钢侧模板后，1#公寓楼不仅解决了成本及工期问题，混凝土的观感质量也得到了“质”的飞跃。QC小组继获得“2012年中国建筑业协会优秀质量管理小组一等奖”和“2013年中国质量协会优秀质量管理小组一等奖”后，2015年，凭借“弧形钢侧模”又荣获了“北京市工程建设优秀质量管理小组一等奖”。
昆泰嘉瑞中心1#公寓楼自2014年7月初开始施工，至今已经施工至42层，平均5天一层，模板体系创新无论从经济、工期、质量等方面都获得了巨大成功。此期间，1#公寓楼已经通过结构长城杯的第一次质量检查和鲁班奖专家的考察，得到了专家、业主、监理部的一致好评。
（撰稿：刘聪林 侣闯 ）
