目前，大多数建筑工地所用的活动房为拆装式活动房，需要在工厂将柱、梁、墙板、门窗、楼梯等构件加工，运到现场后组装，基本满足了临时建筑可移动、装拆方便、可重复使用等要求，同时也存在着基本构件运送到现场后需要逐件组装、耗时较长的缺点。新型整体式钢结构活动房的发明，相对于现有的拆装式活动房，具有移动和装拆省工省时、成本低、施工周期短、维护成本低等优点。它改变了传统意义上的组装方式，大大改善了工地的居住环境，为施工现场提供了一种快捷的临时居住场所，是绿色环保的建筑产品。
整体式钢结构活动房由骨架、屋面板、楼面板和墙面板组成，骨架又由若干个拼装单元通过螺栓拼接而成。
拼装单元是由四根底梁、四根顶梁、四根立柱焊接成的六面框。四根底梁围合成的平面内设计有工字钢纵次梁和扁铁横次梁（如附图1所示）。
附图1 活动房拼装平面图
底梁及顶梁阴角处焊接有6mm厚的加强连接件，加强连接件上开设有Φ32的连接孔，相邻拼装单元通过加强连接件连接孔由螺栓连接形成骨架（如附图2、附图3、附图4所示）。
附图2 加强钢板节点图
附图3 活动房拼装侧立面图
附图4 活动房拼装正立面图
各拼装单元在顶梁相交处还需设置连接上下活动房框架的连接椎体。椎体上部呈圆台状，下部呈圆柱状，圆台高度为20mm，圆柱高度为40mm，椎体露出顶梁上表面50mm（如附图5所示）。
附图5 连接椎体详图
底梁在四角连接部位焊接85mm×85mm×8mm钢板，钢板上需事先预留好Φ25圆孔，用于顶梁椎体连接（如附图6所示）。为方便整体吊装，活动房顶梁两端需焊接吊装耳板，耳板采用12mm厚钢板，钻直径为32mm的圆孔（如附图7所示）。
 |
附图6 底梁角部连接钢板详图
 |
附图7 吊装耳板详图
二、整体式钢结构活动房的特点
1、安装简便快捷，工厂化集成，现场吊装入位即可使用
由于这种活动房的绝大部分拼装单元是在工厂组拼成型后直接运至施工现场，故现场只需按照平面布置图吊装入位便可使用。现场安装活动房的工期通常很短，除基础部分以及室外管线及化粪池等部位，基本上3到5天即可完成。

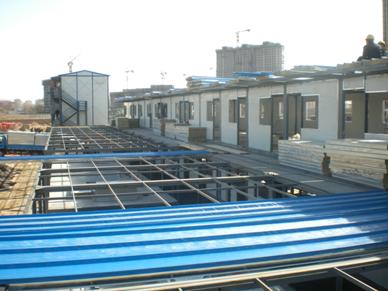

附图8 活动房大面积拼装
2、装运方便、周转性强
这种活动房按照施工现场常用房间的尺寸，将各拼装单元设置为相同的尺寸规格，以便各拼装单元可长期周转使用。活动房使用完毕后无需进行拆解，可整体吊装上车转运至下个工地。

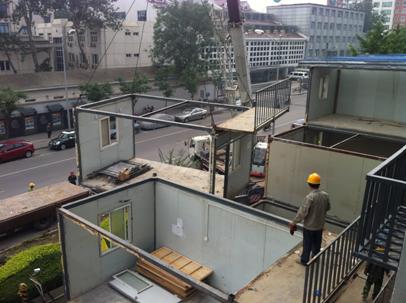

附图9 活动房吊装
3、维护费用低、绿色环保
整体式钢结构活动房安装前后可较大减少混凝土基础、地面等建筑垃圾的产生，可大大节约社会资源。一次性投入按周转次数分摊成本，总体比拆装式活动房节省费用。
此种活动房在西城区对接安置保障用房项目（一期）1#楼2#楼等12项工程、后广平小学及曙光幼儿园、原官园花鸟鱼虫市场改造等项目中运用，效果良好。

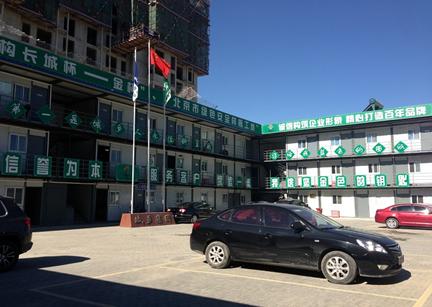

附图10 活动房搭建完成效果图
三、结论
整体式钢结构活动房是一种可移动、可拆卸、可多次周转使用的新型钢结构建筑体系，其所有构件采用标准化、装配式设计，在工厂进行批量化预制，到工地安装时，结构构件之间采用螺栓连接，围护板件通过镶嵌的方式安装在钢结构上。整体式钢结构活动房的研发可在很大程度上解决活动房需要逐个构件到现场组装，现场工作量大、费工费时、后续工作无法及时开展的技术问题，不仅提升了施工单位的经济效益，而且为整个活动房市场带来了具大潜力。整体式钢结构活动房的设计与运用将成为今后活动房发展的趋势。
